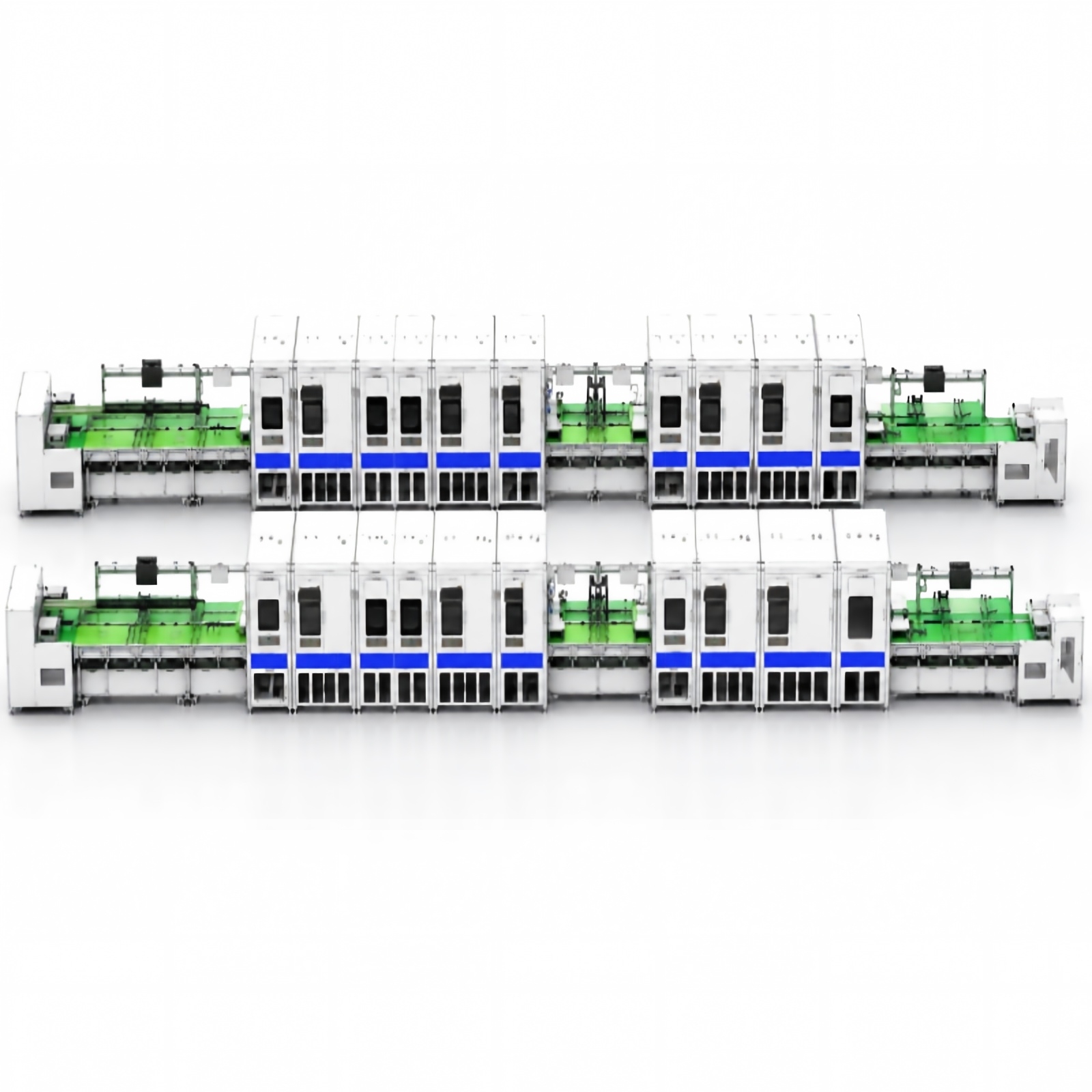

خط تجميع كابل CDFP عالي السرعة الأوتوماتيكي بالكامل
يدمج هذا الخط الإنتاجي المتطور بسلاسة عدة محطات، بما في ذلك تغذية الأسلاك التلقائية والأسلاك المتقاطعة، وإزالة رقائق الألمنيوم بالليزر فوق البنفسجية وتأرجحها، وإزالة رقائق الألمنيوم، وإزالة عزل الليزر بثاني أكسيد الكربون، وإزالة العزل، والتشكيلة المسبقة والقص النهائي، ولحام البار الساخن، ونظام إعادة تدفق أوتوماتيكي للمشابك والتركيبات، والتكامل الكامل مع MES.
تم تصميمه لأتمتة كابلات CDFP من الجيل القادم، ويستخدم هذا الخط أنظمة سيرفو عالية الدقة وتوجيه رؤية لضمان الاستقرار المطلق في التجميع، مما يلغي بشكل كبير الحركات الزائدة للمشغلين مع تحقيق إنتاج حقيقي قائم على البيانات.
خلفية المشروع

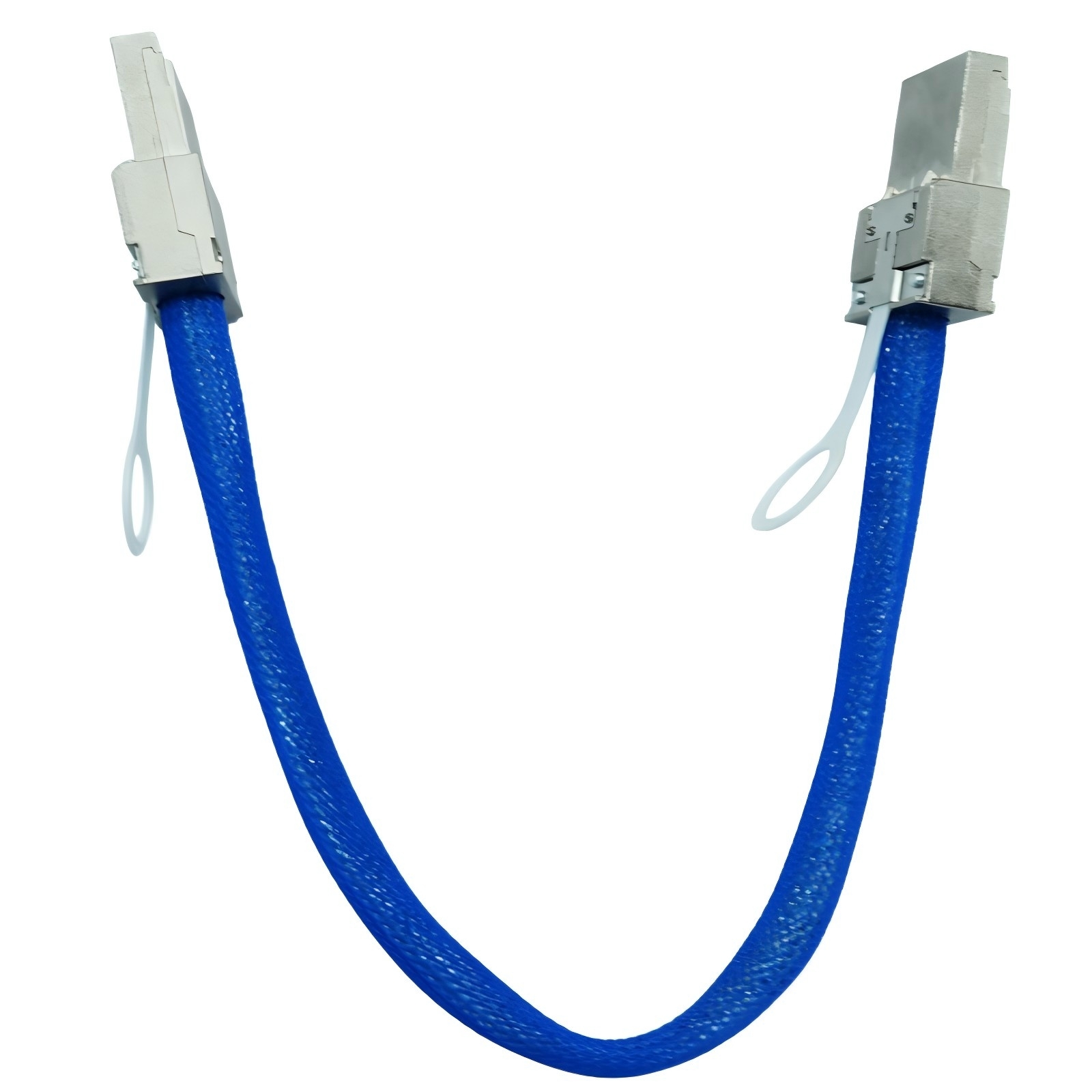

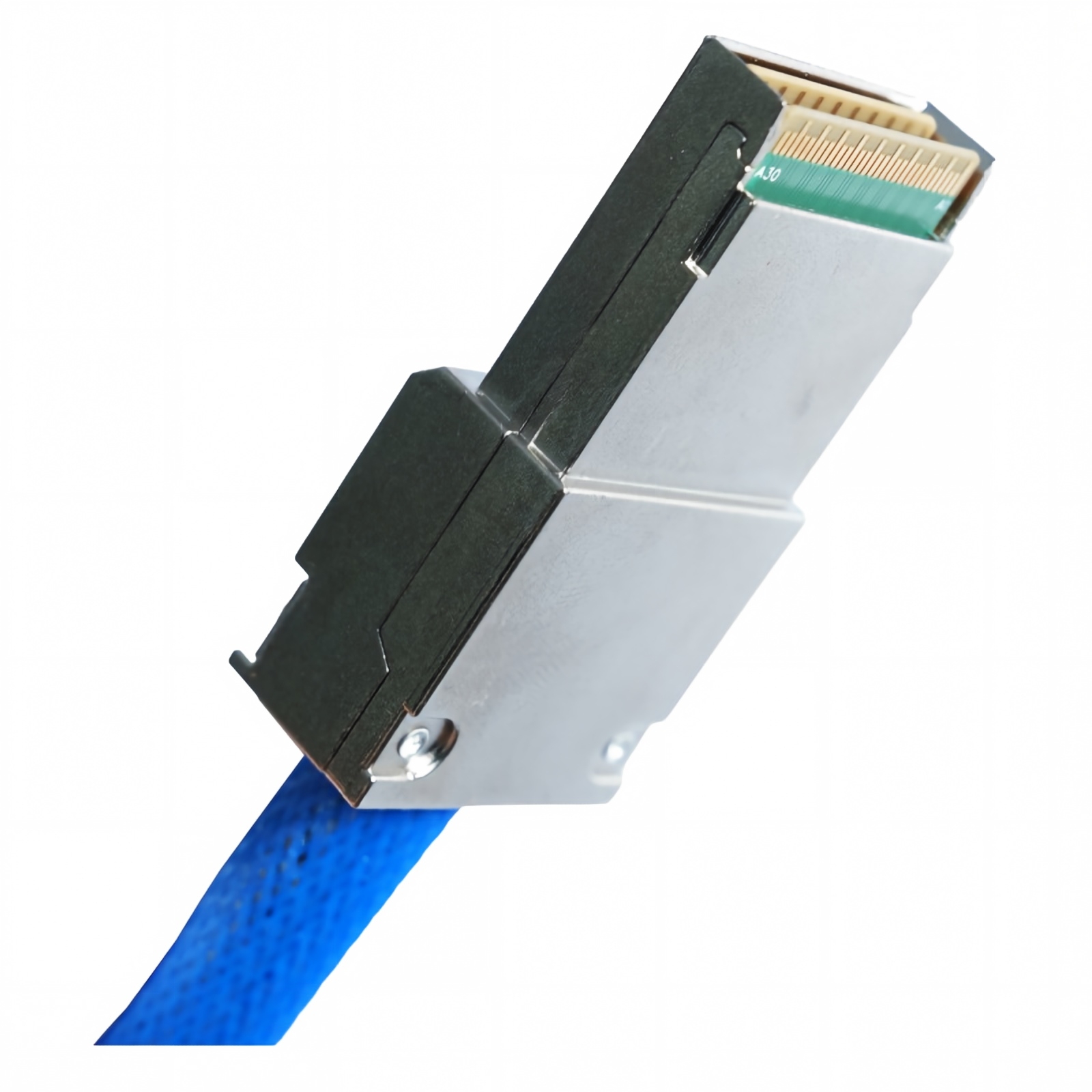

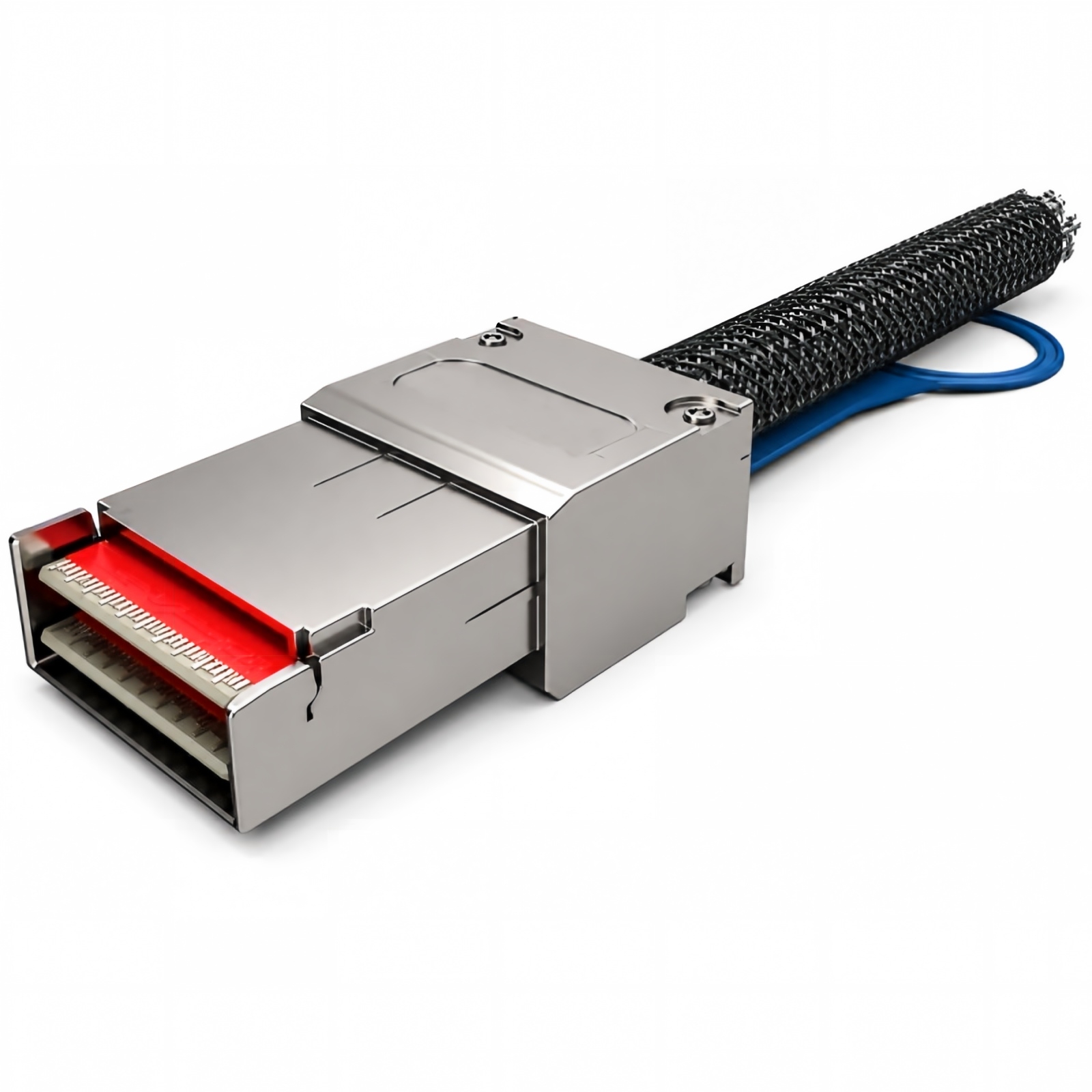

Due to their high-density and multi-channel (16 bidirectional data communication channels) architecture, CDFP connectors have long relied on intensive manual labor for wire leveling, cross-wiring, and aluminum foil processing of their internal micro-coaxial cables. Customer T in Mexico previously faced the challenges of “difficult recruitment, inconsistent quality, and low efficiency": manual cross-wiring frequently caused core wire damage or uneven pitch spacing, leading to high-frequency signal attenuation; training a skilled operator took several months, yet production consistency remained elusive. To overcome the practical challenge where CDFP processing demands "high precision requirements far beyond human capabilities," we developed this fully automatic cable assembly line specifically tailored to these needs.
مواصفات المنتج
العنصر |
المعلمة |
| الأبعاد | L 21,600 × W 4,800 × H 1,900 mm |
| CT | ≤ 20 s |
| OEE | ≥ 85% |
| العائد على مستوى الخط | ≥ 95% |
| متوسط الوقت بين الأعطال (MTBF) | ≥ 800 h |
| نظام التحكم | Closed-loop servo control + Vision inspection + MES system |
نقاط القوة الأساسية
الإنتاجية الفائقة
Boasting a 20% increase in UPH, this high speed cable manufacturing solution ensures that both stand-alone stations and full-line integrated configurations operate at industry-leading output levels, delivering a stable yield of 135–140 qualified pieces per hour.
اللوجستيات الذكية
يقلل نظام إعادة تدفق المشبك والتركيبات الأوتوماتيكي بشكل كبير من التدخل اليدوي، ويحسن كفاءة نقل المواد.
ضمان الجودة
يتيح نظام "ثلاثي" يدمج التحكم في السيرفو المغلق، وفحص الرؤية، ونظام MES المصنع تتبع بيانات العملية الكاملة، مما يضمن أن كل موصل CDFP معالج يلتزم بدقة بمعايير سلامة الإشارة PCIe 5.0/6.0.
O&M المبسط
واجهة واجهة المستخدم الموحدة، مع برنامج التدريب البديهي لدينا، تتيح للمشغلين الجدد تحقيق كفاءة الإنتاج الكاملة خلال 3 إلى 5 أيام فقط.
اطلب عرض سعر عبر الإنترنت
Fill in the information below, we will provide you with a professional quotation within 24 hours
معلومات الاتصال
الالتزام بالخدمة
- الرد على اقتباس على مدار 24 ساعة
- تصميم حلول تقنية مجانية
- العرض والتدريب في الموقع
- ضمان لمدة سنة واحدة، وصيانة مدى الحياة
