خط تجميع وفحص موصل نهاية اللوحة الأوتوماتيكي بالكامل

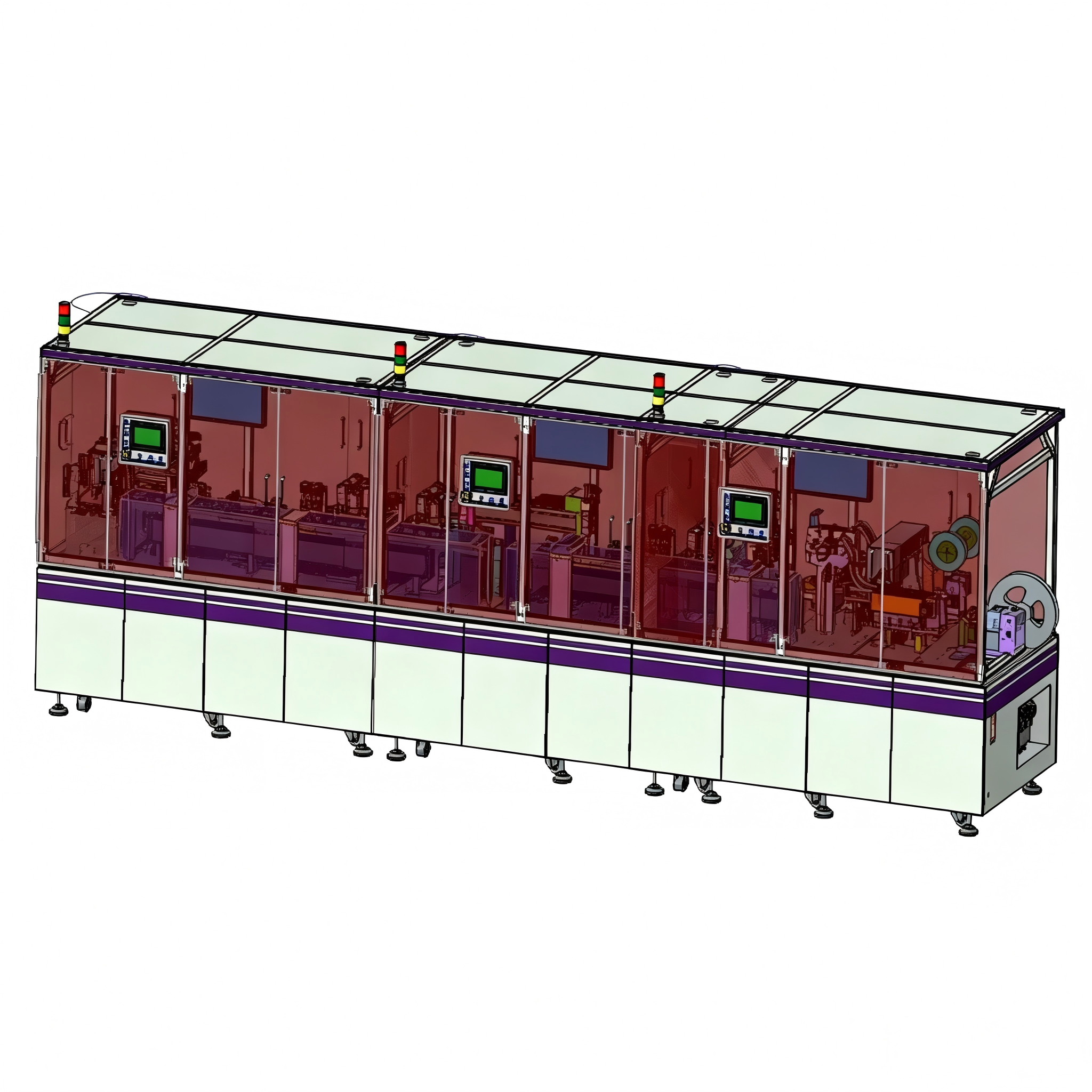

خط تجميع موصل فاكرا هذا هو معدات آلية عالية الدقة مصممة خصيصا لتجميع موصل نهاية اللوح، حيث يتم تجعيد وتجميع كل مكون من موصل نهاية اللوحة في فكرا بدقة إلى موصل كامل. يعمل هذا الخط كمعدات تجميع لموصلات السيارات، مما يتيح عملية التحميل التلقائي، وإدخال الدبابيس تلقائيا، واختبار المنتج، وتفريغ المنتج المعيب، والتغليف المؤهل.
مواصفات المنتج
العنصر |
المعلمة |
| الجهد المصنف | تيار متردد 220 فولت 50 هرتز |
| ضغط إمداد الهواء | 0.5-0.7 ميغاباسكال |
| القطع القياسية | العلامات التجارية التي يحددها العملاء |
| CT | < 5 s |
| OEE | ≥ 92% |
| قوة المعدات | 15.4 كيلوواط 70 أمبير |
| نقل المواد | النقل من نوع الحمل |
| الأبعاد | L 5,600 × W 1,200 × H 1,950 هممم |
| العائد | FPY (First Pass العائد) ≥ 99.5% |
| السعة | UPH حتى 1,300 وحدة |
نقاط القوة الأساسية
التحكم الدقيق في التجعيد
High-precision servo motors, machine vision, and automated control systems ensure micron-level repeatability in inner & outer conductor crimping depth and component position, providing the fundamental guarantee for the product’s electrical performance.
الحلقة المغلقة ذات الجودة الذكية
يدمج هذا الخط المراقبة الفورية للعمليات وأنظمة الفحص متعددة المحطات لتشكيل حلقة مغلقة ذكية من المعالجة والفحص والحكم. لا يمكنه فقط تفريغ المنتجات المعيبة في الوقت الحقيقي، بل يمكنه أيضا تعديل معلمات العملية تلقائيا من خلال تغذية راجعة البيانات، مما يتيح مراقبة جودة وقائية.
تكامل سلس في خط الإنتاج
Standard reel packaging allows finished products to directly interface with customers’ fully automated SMT production lines, enabling full-process automation from connector manufacturing to PCB soldering, thereby eliminating human intervention and quality risks in intermediate processes.
الفحص المرن والقابلية للتتبع
This line supports simultaneous production of two types of terminal products in the same line. It integrates standardized pin insertion mechanisms, visual positioning, dimensions & appearance inspection, and crimping pressure monitoring to achieve 100% full inspection and full-process data upload for traceability.
سيناريوهات التطبيق
تركيز الصناعة: متخصص في مجال إلكترونيات السيارات، ويشمل أنظمة مساعدة السائق المتقدمة (ADAS) ووحدات إنترنت الأشياء داخل المركبة.

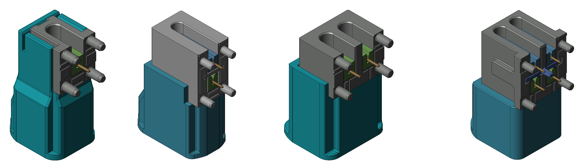

المنتجات المناسبة: مصممة خصيصا لتجميع وفحص موصلات نهاية اللوحة من فاكرا/SMB (الأنواع ذات الزوايا القائمة أو الرأسية).
توافق الخطوط: يدعم التكامل مع خطوط إنتاج SMT لتحقيق فحص داخلي بنسبة 100٪ ل PCBA.
اطلب عرض سعر عبر الإنترنت
Fill in the information below, we will provide you with a professional quotation within 24 hours
معلومات الاتصال
الالتزام بالخدمة
- الرد على اقتباس على مدار 24 ساعة
- تصميم حلول تقنية مجانية
- العرض والتدريب في الموقع
- ضمان لمدة سنة واحدة، وصيانة مدى الحياة
